¿Qué es un array en un plc?
hace 2 años
Los Programadores Lógicos Programables (PLC) son dispositivos ampliamente utilizados en la automatización industrial para controlar y supervisar diferentes procesos. El software TIA Portal de Siemens es una plataforma de programación comúnmente utilizada para programar PLC Siemens. Una de las características más útiles de TIA Portal es la capacidad de declarar y utilizar arrays en la programación de PLC.
En este artículo, exploraremos qué es un array en TIA Portal y cómo se declaran dentro de un proyecto. También veremos ejemplos de aplicaciones industriales en las que se utilizan los arrays en PLC Siemens. Además, discutiremos las ventajas de usar arrays en la programación de PLC y proporcionaremos algunos consejos para optimizar su uso en TIA Portal.
📋Aquí podrás Encontrar✍

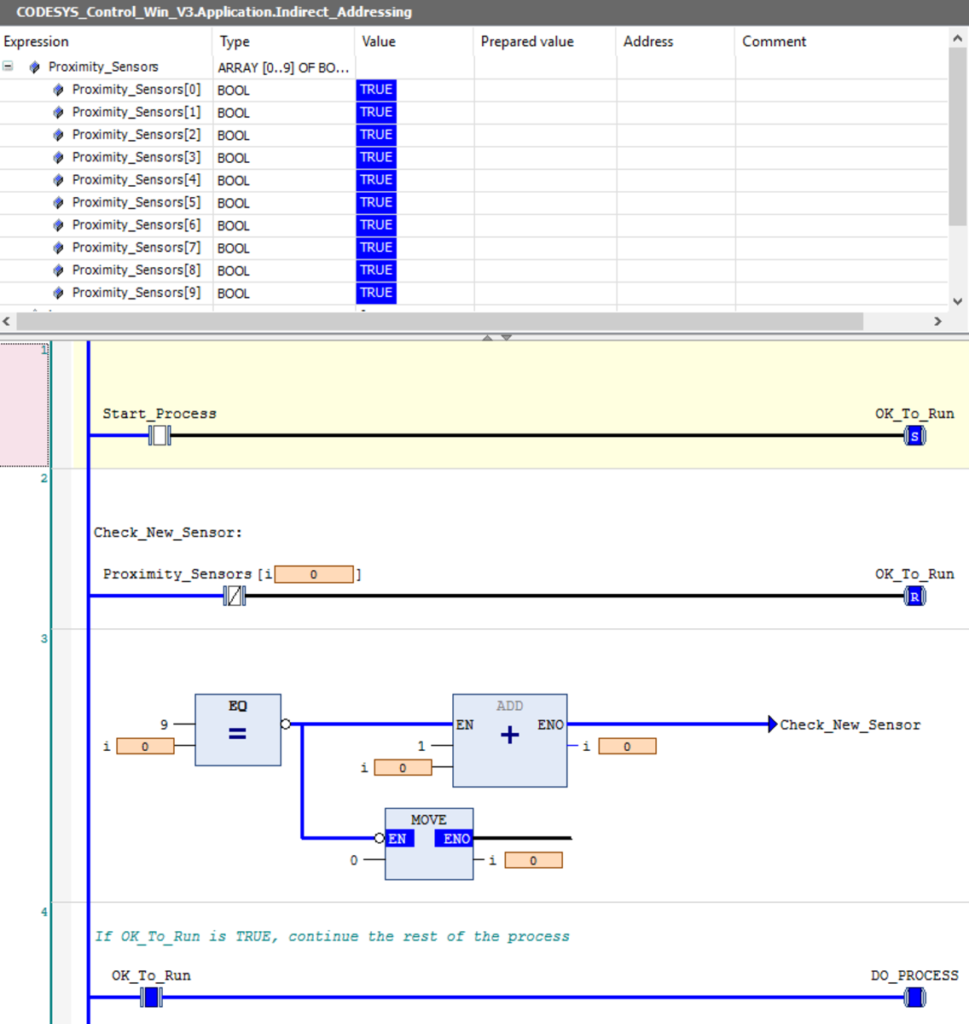

¿Cómo declarar un array en TIA Portal?
Declaración básica de un array
En TIA Portal, los arrays se declaran dentro de un Bloque de Datos (DB) con la palabra reservada ARRAY. En la declaración, se especifica el tipo de datos de los elementos del array, así como la cantidad de elementos que contendrá.
A continuación se muestra un ejemplo de cómo declarar un array de tipo entero con 10 elementos en TIA Portal:
```
VAR
MyArray : ARRAY[0..9] OF INT;
END_VAR
```
En este ejemplo, MyArray es el nombre del array, ARRAY[0..9] especifica el rango de índices del array (desde 0 hasta 9) y OF INT indica que los elementos del array serán enteros.
Acceso a los elementos del array
Una vez que se ha declarado un array en TIA Portal, se puede acceder a sus elementos utilizando el nombre del array y el índice correspondiente. El índice debe estar dentro del rango especificado en la declaración del array.
A continuación se muestra un ejemplo que asigna el valor 5 al tercer elemento del array MyArray:
```
MyArray[2] := 5;
```
En este ejemplo, MyArray[2] se refiere al tercer elemento del array (los índices comienzan en 0), y 5 es el valor que se asigna a ese elemento del array.
Arrays multidimensionales
Además de los arrays unidimensionales, TIA Portal también permite declarar arrays multidimensionales, es decir, arrays con más de una dimensión.
A continuación se muestra un ejemplo de cómo declarar un array bidimensional de tipo booleano con 3 filas y 4 columnas en TIA Portal:
```
VAR
MyArray : ARRAY[0..2, 0..3] OF BOOL;
END_VAR
```
En este ejemplo, MyArray es el nombre del array, ARRAY[0..2, 0..3] especifica el rango de índices para cada dimensión del array y OF BOOL indica que los elementos del array serán booleanos.
El acceso a los elementos de un array multidimensional se realiza utilizando la misma sintaxis que para los arrays unidimensionales, pero especificando los índices correspondientes para cada dimensión.
Ejemplos de aplicaciones industriales utilizando arrays en PLC Siemens
Los arrays son extremadamente útiles en la programación de PLC Siemens, ya que permiten almacenar y manipular conjuntos de datos de manera eficiente. A continuación, se presentan algunos ejemplos de aplicaciones industriales en las que se utilizan arrays en PLC Siemens:
Gestión de inventario
En un entorno de producción, es común tener un inventario de diferentes materiales o productos. Con el uso de arrays en TIA Portal, se puede crear una estructura de datos que almacene la información de cada elemento del inventario, como el nombre, la cantidad y el precio.
Estos datos se pueden almacenar en un array de registros, donde cada registro representa un elemento del inventario. De esta manera, es posible acceder y manipular fácilmente la información de cada elemento del inventario.
Control de iluminación
En sistemas de control de iluminación, se pueden utilizar arrays para almacenar la información de diferentes luminarias, como su ubicación, estado (encendido o apagado) y nivel de luminosidad.
Al almacenar esta información en un array, se facilita el control y la supervisión de las luminarias, ya que se puede acceder a cada una de ellas utilizando índices. Esto permite realizar operaciones como encender o apagar una luminaria específica o ajustar su nivel de luminosidad.
Monitoreo de sensores
En muchas aplicaciones industriales, se utilizan sensores para recopilar información sobre diferentes variables, como temperatura, presión o nivel de líquidos. Con el uso de arrays en TIA Portal, se puede almacenar la información recopilada por cada sensor.
Por ejemplo, se puede utilizar un array de valores reales para almacenar las lecturas de temperatura de diferentes puntos en un sistema. Estos valores se pueden utilizar para monitorear las condiciones del sistema y tomar decisiones en función de ellos.
Control de movimientos
En aplicaciones de control de movimientos, como en sistemas de transporte o robots industriales, se pueden utilizar arrays para almacenar los datos de diferentes actuadores, como motores o cilindros.
Un array de registros puede ser utilizado para almacenar la información de cada actuador, como su posición, velocidad y estado. Esto permite controlar y supervisar fácilmente el movimiento de cada actuador en el sistema.
Ventajas de utilizar arrays en programación de PLC
El uso de arrays en la programación de PLC con TIA Portal presenta varias ventajas que hacen que este enfoque sea eficiente y conveniente. A continuación, se presentan algunas de las ventajas más destacadas de utilizar arrays en programación de PLC:
Organización de datos
Los arrays permiten organizar y almacenar grandes cantidades de datos de manera estructurada. Al utilizar arrays en TIA Portal, se puede agrupar la información relacionada en una única estructura de datos, lo que facilita la manipulación y el acceso a los datos.
Acceso eficiente a los elementos
El acceso a los elementos de un array se realiza utilizando índices, lo que permite acceder de manera eficiente a cualquier elemento del array. Esto es especialmente útil cuando se necesita acceder o modificar una parte específica de un conjunto de datos.
Optimización de memoria
El uso de arrays en TIA Portal permite optimizar el uso de memoria en el PLC. Al declarar un array, se reserva automáticamente el espacio necesario para almacenar todos los elementos del array, lo que evita el desperdicio de memoria.
Flexibilidad y escalabilidad
Los arrays en TIA Portal ofrecen flexibilidad y escalabilidad en la programación de PLC. Es posible utilizar diferentes tipos de datos en los elementos del array, así como especificar el número de elementos que se necesiten. Esto permite adaptar el array a las necesidades específicas de cada aplicación.
Consejos para optimizar el uso de arrays en TIA Portal
Cuando se utilizan arrays en TIA Portal, es importante tener en cuenta ciertos aspectos para optimizar su uso. A continuación, se presentan algunos consejos para optimizar el uso de arrays en TIA Portal:
Dimensionar correctamente el array
Es importante dimensionar correctamente el array para evitar el desperdicio de memoria. Si se dimensiona el array con más elementos de los necesarios, se estará utilizando más memoria de la necesaria y se podría afectar el rendimiento general del sistema.
Por otro lado, si no se dimensiona el array con suficientes elementos, se podría producir un desbordamiento de memoria y corromper los datos almacenados en el array.
Utilizar índices de manera eficiente
El uso de índices eficientes puede mejorar el rendimiento de la programación de PLC. Es importante utilizar los índices correctos al acceder a los elementos del array y evitar operaciones innecesarias o redundantes.
Además, es recomendable utilizar variables en lugar de valores fijos como índices, ya que esto hace que el código sea más legible y facilita futuras modificaciones.
Evitar el uso excesivo de arrays multidimensionales
Si bien los arrays multidimensionales pueden ser útiles en ciertos casos, es importante evitar su uso excesivo. Los arrays multidimensionales pueden complicar la lógica de programación y aumentar la complejidad del código, lo que puede dificultar su mantenimiento y depuración.
En su lugar, se recomienda utilizar arrays unidimensionales en la medida de lo posible y utilizar estructuras de control adecuadas para organizar y manipular los datos.
Mantener la documentación actualizada
Al utilizar arrays en TIA Portal, es importante mantener la documentación actualizada y detallada. Esto incluye comentarios en el código que expliquen el propósito y la estructura de los arrays, así como documentación externa que describa la forma en que se utilizan y manipulan los datos en el array.
Mantener una documentación clara y actualizada facilita la comprensión y el mantenimiento del código a largo plazo.
Conclusion
Los arrays en TIA Portal son una herramienta fundamental en la programación de PLC Siemens. Permite almacenar y manipular conjuntos de datos de manera eficiente, lo que facilita el desarrollo de aplicaciones en la automatización industrial. Los ejemplos de aplicaciones industriales muestran cómo los arrays se utilizan en diferentes contextos, como la gestión de inventario, el control de iluminación, el monitoreo de sensores y el control de movimientos.
El uso de arrays en la programación de PLC ofrece varias ventajas, como la organización de datos, el acceso eficiente a los elementos, la optimización de la memoria y la flexibilidad y escalabilidad. Sin embargo, es importante dimensionar correctamente el array, utilizar índices de manera eficiente, evitar el uso excesivo de arrays multidimensionales y mantener la documentación actualizada para optimizar su uso.
En definitiva, aprender a programar PLC Siemens eficientemente en TIA Portal implica comprender y dominar el uso de arrays, una herramienta poderosa que permite almacenar y manipular conjuntos de datos de manera eficiente en la automatización industrial.
