LogixPro Traffic Light - Timers

LogixPro Traffic Light

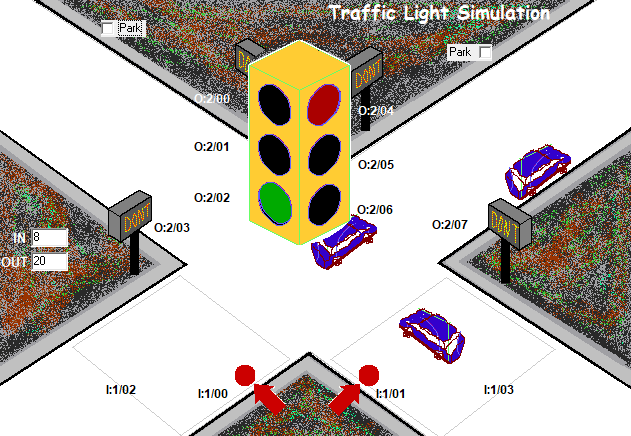

La simulación de "LogixPro Traffic Light" es una práctica fundamental que permite comprender cómo se automatizan secuencias temporizadas, similares a los sistemas de control en entornos reales como intersecciones de tráfico. Los tres ejercicios que componen esta simulación están diseñados para aumentar progresivamente el nivel de complejidad y lógica.

✅ 1. Dominio del Uso de Temporizadores (TON)

Uno de los ejes principales de esta simulación es el uso preciso de temporizadores, que permiten controlar cuánto tiempo permanecen encendidas las luces (verde, amarilla, roja).

Aprendizajes clave:

• Uso de TON (Temporizador de retardo a la conexión) para activar luces por periodos determinados.
• Entender cómo escalonar acciones con base en el tiempo.
• Coordinación entre varias señales para formar un ciclo repetitivo y ordenado.

Te dejo un enlace de otro artículo en el que se trata mas a detalle el concepto de Los Temporizadores cuando son utilizados en la programación de PLC.

✅ 2. Desarrollo de Lógica Secuencial Automatizada

En cada ejercicio se programa una secuencia lógica que debe repetirse correctamente, simulando el funcionamiento de un cruce semaforizado.

Aprendizajes clave:

Suscríbete a nuestro boletín de noticias

🤖 Antes de suscribirte acepta nuestros términos y condiciones.

Nombre *

Email *

Suscribirte

✅ Recuerda que al Suscríbete a nuestro boletín de noticias, recibirás por correo electrónico cada nueva publicación y también las actualizaciones de los mismos.

• Diseño de ciclos repetitivos usando lógica escalera.
• Coordinación entre múltiples salidas según el tiempo.
• Implementación de estructuras condicionales simples y dobles.

✅ 3. 🚦 Método de Temporizadores en Cascada

El método de temporizadores en cascada es una técnica utilizada en programación de PLCs para ejecutar una secuencia de eventos temporizados, uno tras otro, de forma ordenada y continua. En la simulación del semáforo en LogixPro, esta técnica es ideal para controlar el cambio entre las luces verde, amarilla y roja.

🧩 ¿Cómo funciona el método en cascada?

Este método consiste en encadenar varios temporizadores (generalmente tipo TON) de tal forma que el siguiente se active sólo cuando el anterior ha terminado su cuenta.

Ejemplo básico de la lógica:

1. 🔴 Luz Roja activa mientras corre el Temporizador 1 (T1).
2. Cuando T1 termina → 🔴 se apaga y 🟢 Luz Verde se activa junto con el Temporizador 2 (T2).
3. Cuando T2 termina → 🟢 se apaga y 🟡 Luz Amarilla se activa con el Temporizador 3 (T3).
4. Cuando T3 termina → 🟡 se apaga y se reinicia el ciclo, volviendo a la luz roja.

✅ 3. Aplicación a Situaciones Reales

Aunque la simulación es virtual, el sistema de semáforos es un ejemplo real de automatización urbana. Esto ayuda a visualizar cómo la programación de PLCs se aplica en la vida diaria.

Aprendizajes clave:

• Simulación de un entorno de control realista.
• Comprensión de la importancia del tiempo y la sincronización en procesos críticos.
• Introducción a sistemas de control intermitente y de seguridad (como la luz amarilla).

✅ 4.🧠 Desarrollo de Habilidades Técnicas y Cognitivas

Más allá del conocimiento técnico, estos ejercicios fomentan:

• Pensamiento lógico secuencial.
• Atención al detalle y depuración de errores.
• Capacidad de leer e interpretar diagramas escalera.

✅ 5. LogixPro Traffic Light Video explicativo

A continuación te dejo un video en el que muestro paso a paso como realizar los 3 ejercicios de la simulación de los Semáforos (LogixPro Traffic Light) utilizando temporizadores en cascada.

Simulaciones LogixPro

¡Pon en práctica tus habilidades en LogixPro!
Te invitamos a explorar y practicar con las simulaciones que ofrece el software LogixPro. Cada escenario, como Batch Mixing, Door Simulation y Silo Simulator, está diseñado para fortalecer tu lógica de programación, el uso de temporizadores, contadores y el control de procesos industriales reales.
¡Anímate a resolver desafíos reales en un entorno seguro y conviértete en un experto en programación de PLCs!
