Bottle Line Descripción general

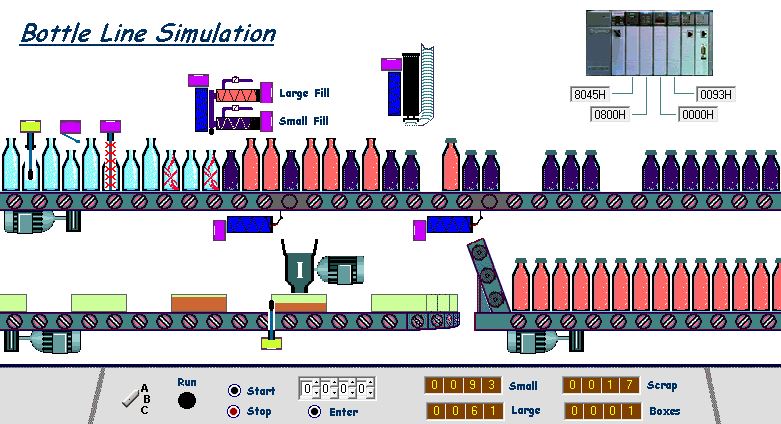

La simulación "Bottle Line" en LogixPro representa una línea de embotellado automática, donde debes programar un PLC para controlar varias etapas del proceso de llenado de botellas.
El proceso básico es así:
- Transporte: Una cinta transportadora mueve las botellas a lo largo de la línea.
- Detección: Sensores detectan cuando una botella está en la posición correcta para ser llenada.
- Llenado: Al detectar una botella, se detiene la cinta, se abre una válvula de llenado durante un tiempo específico, y luego se cierra.
- Rechazo Botellas Quebradas: se deben de pasar las botellas quebradas por el molino y acumular en las cajas, cada vez que se llene la caja se debe de colocar una caja nueva.
- Separar Botellas Grandes: se deben de pasar las botellas grandes por la banda que se ubica abajo a la derecha.
- Colocación de la tapa: Al detectar una botella, se detiene la cinta, se activa el actuador "Ram Cap"
- Continuación: Una vez llena la botella, la cinta transportadora avanza para llevarla fuera y posicionar la siguiente botella.
Lo que practicas:
- Control de motores y transportadores.
- Uso de sensores de posición.
- Temporizadores (
TON) para controlar el tiempo de llenado. - Lógica secuencial (parar, llenar, avanzar).
- Interlocks de seguridad (por ejemplo, que no se llene si no hay botella).
Instrucción BSL
Un dato muy importante para poder realizar la programación de esta simulación es el uso de la instrucción BSL. Debido a que no tenemos los sensores ubicados en cada una de las posiciones para llenar, tapar, rechazar, separar y solo los tenemos al inicio de la banda, es indispensable hacer uso de la instrucción BSL.
La instrucción BSL (Bit Shift Left o Desplazamiento de bits a la izquierda) en la programación de PLC se utiliza para mover secuencialmente el estado de un conjunto de bits hacia la izquierda dentro de una palabra de datos.
Cada vez que la instrucción se activa, los bits "corren" un lugar a la izquierda, y el nuevo valor de entrada (bit de entrada) se introduce en el primer bit. Es muy útil para representar procesos secuenciales, como el movimiento de piezas en una banda transportadora o el seguimiento de objetos en una línea de producción.
Bottle Line Ejercicios Resueltos
A continuación te dejaré un video en el que te muestro como resolver los 5 ejercicios que se indican en las instrucciones del mismo software. Es un proceso paso a paso, por lo que es un video con el que aprenderemos muchos conceptos de programación ladder.
Simulaciones LogixPro
¡Pon en práctica tus habilidades en LogixPro!
Te invitamos a explorar y practicar con las simulaciones que ofrece el software LogixPro. Cada escenario, como Batch Mixing, Door Simulation y Silo Simulator, está diseñado para fortalecer tu lógica de programación, el uso de temporizadores, contadores y el control de procesos industriales reales.
¡Anímate a resolver desafíos reales en un entorno seguro y conviértete en un experto en programación de PLCs!
