LogixPro Batch Mixing

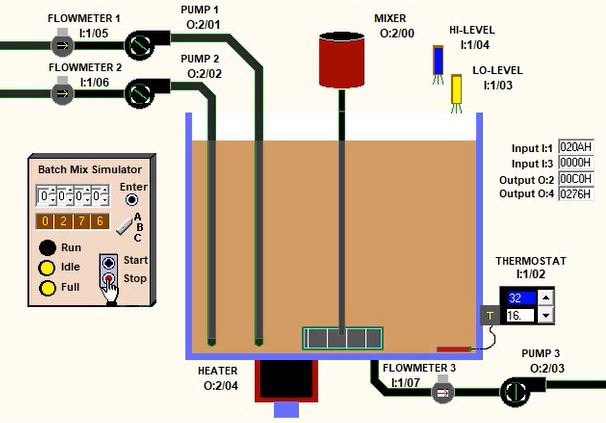

La simulación "Batch Mixing" en el software LogixPro PLC Simulator es un ejercicio diseñado para enseñar y practicar la programación de PLCs en un entorno industrial simulado. En esta simulación, el objetivo es controlar un proceso de mezcla por lotes en un tanque.

El proceso básico es el siguiente:

1. Llenado: Se deben abrir válvulas para llenar el tanque con diferentes líquidos (normalmente agua y aditivos) hasta ciertos niveles medidos por sensores.
2. Mezclado: Una vez lleno, se enciende un motor que acciona un agitador para mezclar los ingredientes por un tiempo determinado.
3. Vaciado: Cuando la mezcla ha terminado, se abre una válvula para vaciar el tanque completamente.
4. Ciclo repetido: Una vez vacío, el proceso puede comenzar de nuevo.

Elementos típicos que debes controlar:

⭐️ Antes de continuar suscríbete a nuestras Redes Sociales ⭐️

Suscríbete a nuestro boletín de noticias

🤖 Antes de suscribirte acepta nuestros términos y condiciones.

Nombre *

Email *

Suscribirte

✅ Recuerda que al Suscríbete a nuestro boletín de noticias, recibirás por correo electrónico cada nueva publicación y también las actualizaciones de los mismos.

• Sensores de nivel (bajo, medio, alto).
• Válvulas de entrada y salida.
• Motor del agitador.
• Temporizadores para el tiempo de mezclado y llenado.

Lo que practicas:

• Uso de entradas y salidas digitales.
• Lógica de control secuencial.
• Temporizadores (TON).
• Contadores (CTU), en algunos casos.
• Condiciones de arranque y parada segura del proceso.

Batch Mixing Ejercicios Resueltos

A continuación te dejaré un video en el que te muestro como resolver los 3 ejercicios que se indican en las instrucciones del mismo software. Es un proceso paso a paso, por lo que es un video con el que aprenderemos muchos conceptos de programación ladder.

Simulaciones LogixPro

¡Pon en práctica tus habilidades en LogixPro!
Te invitamos a explorar y practicar con las simulaciones que ofrece el software LogixPro. Cada escenario, como Batch Mixing, Door Simulation y Silo Simulator, está diseñado para fortalecer tu lógica de programación, el uso de temporizadores, contadores y el control de procesos industriales reales.
¡Anímate a resolver desafíos reales en un entorno seguro y conviértete en un experto en programación de PLCs!
