🛠️ Comunicación remota con PLC Allen-Bradley a través de VPN: aspectos clave para una conexión exitosa
hace 6 meses · Actualizado hace 6 meses
En proyectos de automatización industrial, cada vez es más común la necesidad de conectarse de forma remota a un PLC, ya sea para dar soporte, hacer ajustes o monitorear procesos. Recientemente tuve la experiencia de conectarme a un PLC Allen-Bradley a través de VPN, y quiero compartir algunos puntos clave que aprendí en el proceso.
📋Aquí podrás Encontrar✍
Puntos clave para conectarse a un PLC Allen-Bradley a través de VPN
1️⃣ Crear un driver Ethernet en RSLinx
Uno de los primeros pasos necesarios para establecer comunicación con un PLC Allen-Bradley de forma remota es la configuración en RSLinx, el software de comunicación de Rockwell.
Debes crear un driver de tipo "Ethernet Devices" en RSLinx. A diferencia del driver "Ethernet/IP", este permite especificar direcciones IP estáticas, lo cual es ideal cuando trabajas a través de una VPN que te da acceso a una red remota.
Pasos:
- Abre RSLinx.

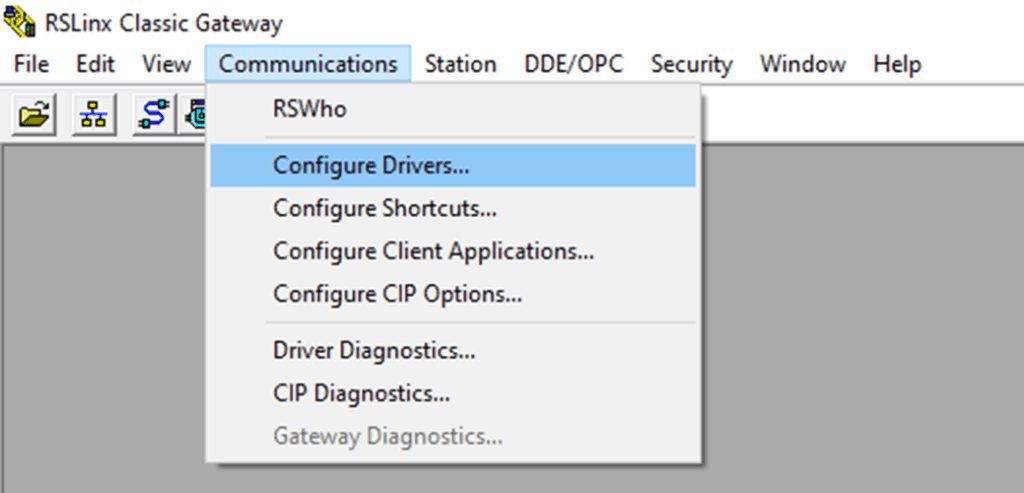

- Ve a
Communications > Configure Drivers.

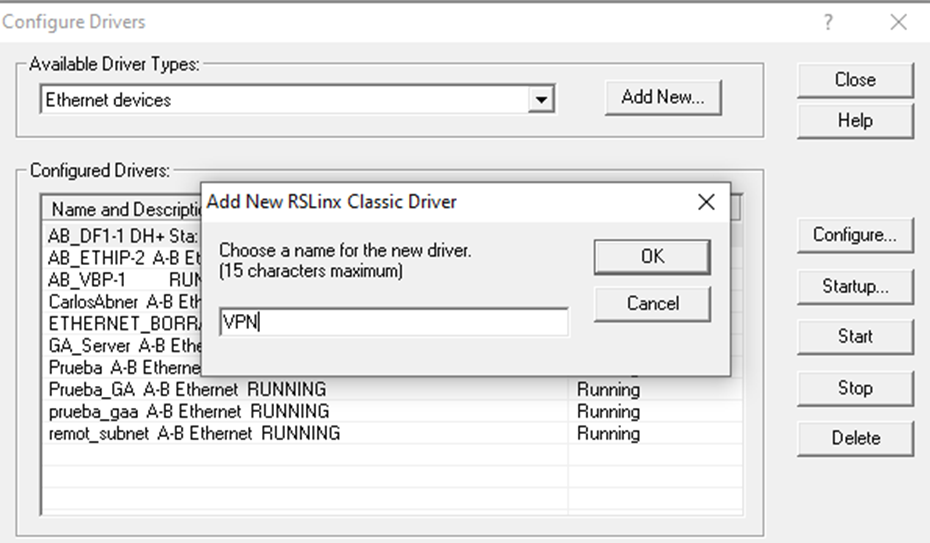

- Selecciona
Ethernet Devices, asigna un nombre y haz clic en "Add New".

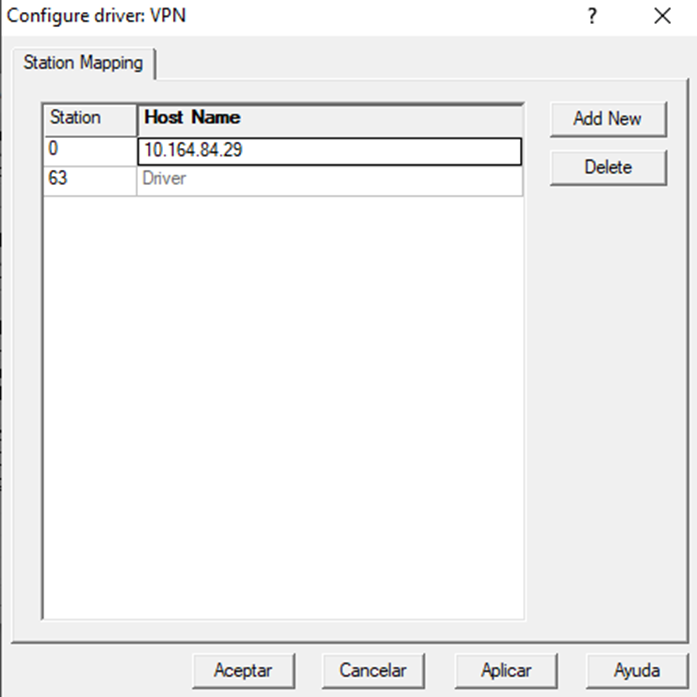

- En la lista de direcciones IP, añade la IP del PLC remoto.
- Guarda y cierra.
Esto te permitirá que el RSLinx "vea" el PLC como si estuviera en la red local.
2️⃣ Asegúrate de que el puerto 44818 esté abierto
Para que la comunicación con el PLC se realice correctamente, el puerto TCP 44818 debe estar habilitado en el router o firewall del sitio remoto. Este es el puerto estándar que usa el protocolo Ethernet/IP, el cual emplean los PLC Allen-Bradley.
🔒 Importante: Asegúrate de que:
- El puerto no esté bloqueado por firewalls intermedios.
- La VPN esté correctamente configurada para permitir tráfico en ese puerto.
- No existan conflictos de IP o NAT mal configurado que interrumpan la comunicación.

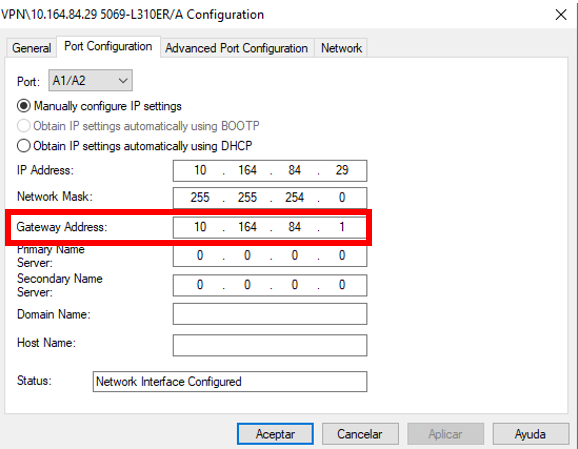

3️⃣ Configuración de Gateway en el PLC
Uno de los detalles más críticos (y fáciles de pasar por alto) es la correcta configuración de la puerta de enlace (gateway) en el PLC.
Cuando te conectas de forma remota, el PLC necesita saber por dónde enrutar el tráfico hacia otras redes (en este caso, hacia el cliente VPN). Por eso, en el campo del gateway del PLC debes colocar la misma IP del router al que está conectado el PLC localmente.
📌 Ejemplo:
- IP del PLC:
192.168.1.10 - Gateway:
192.168.1.1(IP del router) - VPN Client: te conecta al rango 192.168.1.x → ¡Todo funcionará!
Si este campo está vacío o mal configurado, el PLC no sabrá cómo responder a los paquetes enviados desde tu PC a través de la VPN.

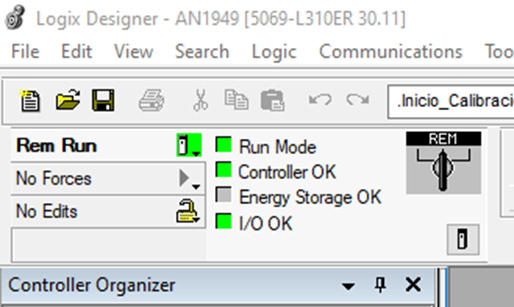

Conexión establecida
Al final, después de corregir y aprender los puntos antes mencionados, si pudimos establecer la comunicación entre el PLC y mi computadora a través de una red VPN, desde internet.
✅ Recomendaciones finales
- Siempre verifica que puedes hacer ping al PLC desde tu PC antes de abrir RSLogix o Studio 5000.
- Usa herramientas como Wireshark para depurar en caso de fallas de comunicación.
- Documenta las configuraciones de IP, gateway, subred y puertos tanto en el sitio local como en la VPN.
- Si puedes, realiza pruebas en un entorno local antes de hacerlo remotamente.
Con estos pasos y precauciones, podrás acceder a tu PLC Allen-Bradley de manera remota sin mayores contratiempos. Esta capacidad no solo facilita el soporte técnico, sino que puede convertirse en un gran valor añadido para tus clientes.
